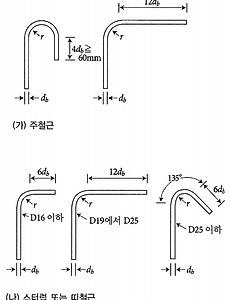

전단철근 상세1 전단철근 상세 관련 기준 ■ 콘크리트구조기준 해설(2012) 5.2.1 표준갈고리 (1) 주철근의 표준갈고리는 다음과 같이 180°표준갈고리와 90°표준갈고리로 분류되며, 각 표준갈고리는 다음 규정을 만족하여야 한다. ⓵ 180° 표준갈고리는 구부린 반원 끝에서 4db 이상,또한 60mm 이상 더 연장되어야 한다. ② 90°표준갈고리는 구부린 끝에서 12db이상 더 연장되어야 한다. 【해설】 스터럽과 띠철근의 표준갈고리는 D25 이하의 철근에만 적용된다. 또한 구부린 끝에서 6db로 직선 연장한 90°표준갈고리는 D16이하의 철근에 적용한다. (2) 스터럽과 띠철근의 표준갈고리는 90°표준갈고리와 135°표준갈고리로 분류되며, 다음과 같이 제작하여야 한다. ①90° 표준갈고리 (가) D16이하의 철근은 구부린 끝에서 6db이상 .. 2021. 8. 12. 이전 1 다음
