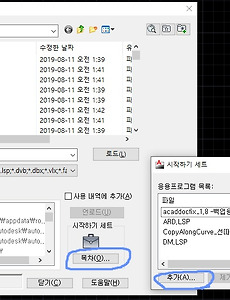

캐드 리습&메모리 관리 방법 캐드 리습&메모리 관리 방법 1. 캐드 설치 폴더\Support\acadxxxxdoc.lsp의 autoload Lisp 사용 1. 아마 저처럼 인터넷상에서 필요한 리습을 많이 수집하고 "appload/시작하기 세트/목차에 리습을 추가"해놓고 사용하시는 분이 많을텐데요. 이렇게 관리를 하다보면 리습이 점점 많아지게 되고,, 결국 명령어도 잘 관리가 안되고 해당 기능들도 잘 기억이 나지않는 경우가 생깁니다. 2. 이럴때 acadxxxxdoc.lsp (xxxx는 버젼)의 Autoload lisp 를 이용하고 주석 기능을 이용해서 리습 명령어와 기능들을 체계적으로 관리할 수 있습니다. - acadxxxxdoc.lsp 는 캐드 설치폴더\support\ 안에 있습니다. - 첫번째 " ~~" : 리습 경로 및 파일이.. 2020. 6. 19.
캐드 객체 선택후 명령입력 방법 캐드 객체 선택후 명령입력 방법 캐드 동작은 1. 명령어(ex. erase) 입력 - Enter or Space bar - 객체 선택 - Enter or Space bar 2. 객체 선택 - 명령어(ex. erase) 입력 - Enter or Space bar 두가지로 저는 객체 선택을 먼저 하는 방법을 주로 사용하는데 변수 설정으로 동작 방법을 바꿀수 있습니다. 명령창에 Pickfirst 입력 후 값을 변경해주시면 됩니다. 1 : 객체 선택 후 명령어 입력이 가능합니다. 0 : 명령어 입력 후 객체 선택으로만 동작이 가능합니다. 2020. 5. 31.
CAD 파일 로드 보안 경고 해결 방법 파일 로드 보안 경고 해결 방법 캐드 2014이상의 버젼에서 캐드 추가 설치 프로그램(ex. Dream, Dufa, ...), 기타 사용하는 추가 리습을 로드할때 파일로드 보안경고 메세지가 나올때가 있습니다. 이럴때 해결방법으로는,, "secureload" 시스템 변수를 수정하는 것입니다. 0 : 로드 보안경고를 나타내지 않고 다 로드하게 됩니다. 1(기본값) : 신뢰할수 있는 위치에 있는 파일들만 로드하고 그외는 경고 메세지를 보여줍니다. 2: 신뢰할수 있는 위치의 파일만 로드하게 됩니다. "0"으로 입력하셔도 해결되지만 찜찜하시다면,, 신뢰할수 있는 위치에 해당 폴더들을 추가해 주시면 됩니다. 도구/ 옵션 의 "파일"탭에서 추가 하시면 됩니다. 이 글은 Evernote에서 작성되었습니다. Everno.. 2020. 5. 31.
캐드 객체 선택 정점 신축, 추가, 제거 안나오게 하는방법 캐드 객체 선택 정점 신축, 추가, 제거 안나오게 하는방법 캐드 작업시 객체를 선택하면 신축, 이동이 가능한 정점이 파란색 박스로 나타납니다. 저는 동적옵션설정으로 주로 선객체의 길이를 간단하게 조회할때 정점위로 픽박스를 올리는데요.. 2014버젼부터 기본값설정이 픽박스가 정점위로 올라가게 되면 신축, 추가, 제거 등의 메뉴가 나오면서 치수 간단 조회가 안되면서 개인차겠지만 약간의 딜레이가 발생하는것 같은 멈춤현상이 있습니다. 시스템 변수 설정으로 간단히 해결할 수 있습니다. 명령창에 GRIPMULTIFUNCTIONAL 입력후 (기본값은 2) 0 or 1 로 변경하게 되면 됩니다. 2020. 5. 28.
캐드 PDF 출력시 응답없음이나 한글이 깨질때 방법 캐드 PDF 출력시 응답없음이나 한글이 깨질때 방법 1. DWG to PDF.pc3 에서 해결방법 캐드 도면을 PDF로 내보낼때 캐드 자체적인 PDF 변환 드라이버인 "DWG TO PDF.pc3"를 많이 사용하게 됩니다. - 기타 다른 가상 드라이버(ex. dopdf, npdf, acrobat pdf, ...)를 사용하실 수도 있지만 여러장을 일괄처리 하거나 할때(Dream, 피카츄, 두파플롯, ...) 폴더 지정이나 플롯 지연을 설정해야 하기때문에 상대적을 편한 dwg to pdf 를 많이 사용합니다.(저만 그럴수도..^^;;) 그런데.. dwg to pdf로 사용을 할때, 응답없음 상태가 되거나 시간이 굉장히 오래 걸리거나,, 그리기 오류, 한글 폰트가 깨져서 나올때가 있습니다. 이럴때 해결방법은 d.. 2020. 5. 27.
배치(Layout) 배경색 바꾸기 배치(Layout) 배경색 바꾸기 메뉴/도구/옵션에서 색상을 선택하신후,, 균일한 배경의 색상을 수정해 주시고,, 한가지를 더 하셔야 합니다. 균일한 배경색을 변경하셔도 아래처럼 일부만 변경되고 나머지는 흰색(회색) 으로 표현이 됩니다. 옵션의 화면표시 탭에서 , 배치요소의 "인쇄 가능 영역 표시", "용지 배경 표시" 옵션을 체크 해제 해주시면 전체적으로 색상이 반영됩니다. 2020. 5. 27.
익스프레스(Express) 메뉴가 없거나, 알수 없는 명령이 나올때 방법 익스프레스(Express) 메뉴가 없거나, 알수 없는 명령이 나올때 방법 1. 익스프레스가 설치 안된경우, 캐드 설치시 구성에서 익스프레스 추가가 안된경우 1. 익스프레스를 추가 설치해주시면 됩니다. (2014 추가 설치의 예입니다.) - 제어판>프로그램>프로그램 및 기능>캐드 선택>제거/ 변경 선택 - 기능 추가 또는 제거 선택 - 익스프레스 툴 선택체크 2. 익스프레스가 설치가 되었지만 지원폴더나 로드가 안된경우 1. 옵션의 지원파일 경로를 추가해주시면 됩니다. - 메뉴>도구>옵션>파일 탭 - 캐드 설치폴더내의 익스프레스 폴더를 추가해 주시면 됩니다. (ex 2014버젼일경우 : C: ₩ Program Files ₩ Autodesk ₩ AutoCAD 2014\express ) 2. 익스프레스 툴의 C.. 2020. 5. 27.
비교안, 삽도 작업시 사용하는 아이콘 모음 비교안, 삽도 작업시 사용하는 아이콘 모음 1. 비교안, 삽도 작업시 사용하는 아이콘 모음입니다. 캐드로 비교안이나 삽도 작업시 사용하는 아이콘 모음입니다. 사람, 자동차, 중기 이런자료는 구글에서 검색하시면 많이 있지만, 필요하시면 (비공개)메일주소 남겨주시면 보내드리겠습니다. 첨부파일 받으셔서 사용하시면 됩니다. 2020. 5. 26.

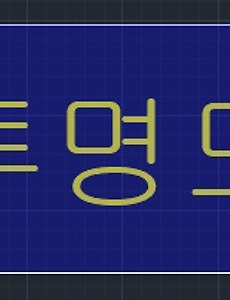

해치 투명도 적용 및 투명도 활성화 하기 해치 투명도 적용 및 투명도 활성화 하기 1. 해치 투명도 설정 1. 보통의 해치와 마찬가지로 해치를 넣어주시고 2. 특성창(CTRL+1)을 이용해서 조절을 합니다. 특성창>일반>투명도 칸에서(기본값 BYLAYER)에 숫자(0~90)를 입력해 주시면 적용됩니다. (숫자가 높을수록 투명해집니다.) 3. 또는, HPTRANSPARECY를 입력후 숫자(0~90)를 입력해 주시면 적용됩니다. (숫자가 높을수록 투명해집니다.) 2. 해치 투명도가 플롯되지 않을때 방법 1. 시스템변수 PLOTTRANSPARENCYOVERRIDE(기본값 1)를 "2"로 변경하셔서 플롯시 해치 투명도를 반영할 수 있습니다. "0"을 입력하시면 투명도가 반영되지 않습니다. 0 객체 투명도를 플롯하지 않습니다. 1 페이지 설정 또는 플롯.. 2020. 5. 18.
