간격재 배치 관련 (KCS, 도로공사 예시)

■ KCS 14 20 11 : 2021 철근공사

2.2 철근 고임재 및 간격재



(1) 철근 고임재 및 간격재의 수량 및 배치의 표준은 표 2.2-1에 따른다.

(2) 보, 기둥, 지중보, 슬래브, 벽 및 지하 외벽의 간격재는 사전에 책임기술자의 승인을 받은 경우 플라스틱 제품을 측면에 사용할 수 있다.

(3) 노출콘크리트 면에서 거푸집 면에 접하는 고임재 또는 간격재는 모르타르, 콘크리트, 스테인리스, 플라스틱 등 부식되지 않는 제품을 사용하여야 한다.

(4)에폭시 도막철근의 고임재 및 간격재는 에폭시 도막에 손상을 주지 않는 재료를 사용하여야 한다.



부위	종류	수량 또는 배치간격
기초	강재, 콘크리트	8 개/4 m2 20 개/16 m2
지중보	강재, 콘크리트	간격은 1.5 m 단부는 1.5 m 이내
벽, 지하외벽	강재, 콘크리트	상단 보 밑에서 0.5 m 중단은 상단에서1.5 m 이내 횡간격은 1.5 m 단부는 1.5 m 이내
기둥	강재, 콘크리트	상단은 보밑 0.5 m 이내 중단은 주각과 상단의 중간 기둥 폭방향은 1 m 미만 2개 1 m 이상 3개
보	강재, 콘크리트	간격은 1.5 m 단부는 1.5 m 이내
슬래브	강재, 콘크리트	간격은 상·하부 철근 각각 가로 세로 1 m
주) 수량 및 배치간격은 5~6층 이내의 철근콘크리트 구조물을 대상으로 한 것으로서, 구조물의 종류, 크기, 형태 등에 따라 달라질 수 있음.

<표 2.2-1 철근 고임재 및 간격재의 수량 및 배치 표준>





■ 한계상태설계법 도입에 따른 전단설계적용방안 검토 (설계처-1272, 도로공사 설계실무 자료집 2019)

4. 간격재 철근의 전단철근으로 사용 전환 검토

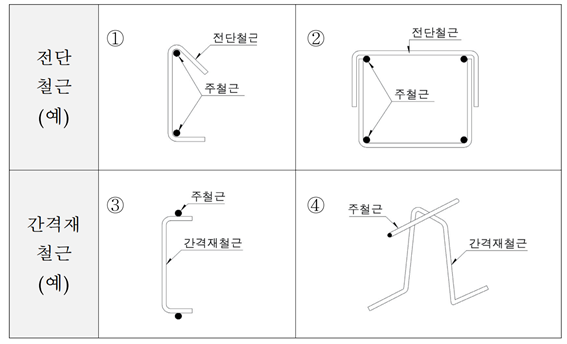

<전단철근 및 간격재 철근 예시도>

* 전단철근 시공시 주철근을 감싸므로 시공성 불리



* 수직방향 부재(벽체 등)

- 전단철근이 배치되는 곳 : 전단철근이 간격재 철근의 역할을 할 수 있어, 간격재 철근 불필요

- 전단철근이 배치되지 않는 곳 : 간격재 철근(③) 필요



* 수평방향 부재(기초 등)

- 전단철근이 배치되거나 배치되지 않는 곳 모두 시공 중 작업하중으로 인해 간격재 철근(④)은 모두 필요
