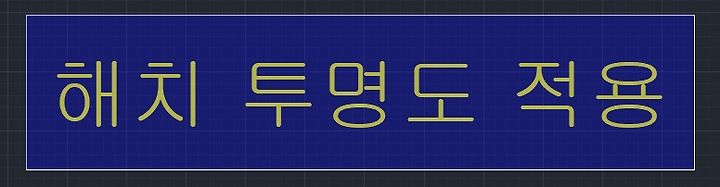

해치 투명도 적용 및 투명도 활성화 하기
1. 해치 투명도 설정
1. 보통의 해치와 마찬가지로 해치를 넣어주시고

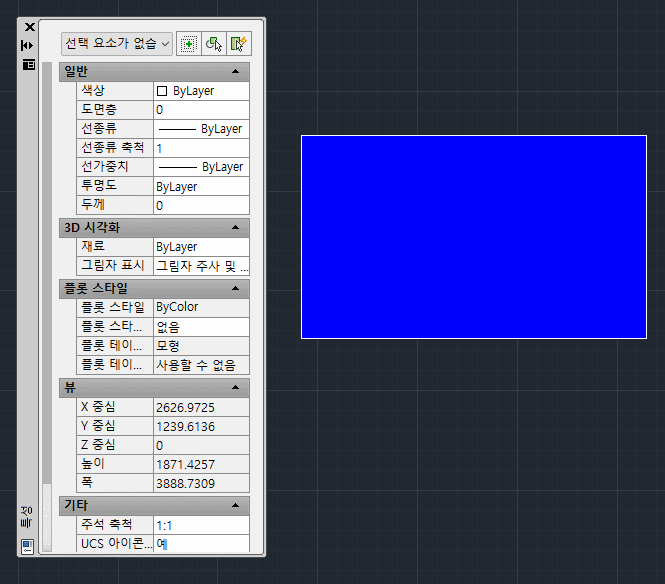

2. 특성창(CTRL+1)을 이용해서 조절을 합니다.

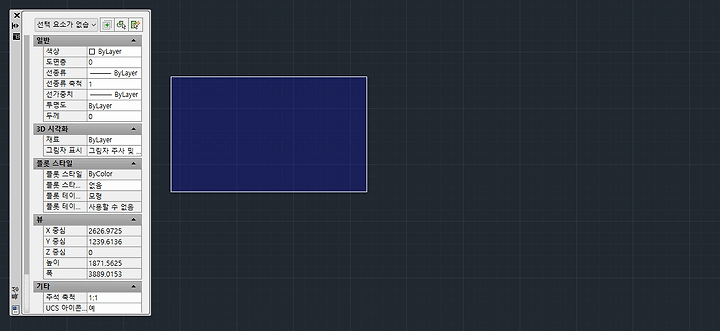

특성창>일반>투명도 칸에서(기본값 BYLAYER)에 숫자(0~90)를 입력해 주시면 적용됩니다. (숫자가 높을수록 투명해집니다.)
3. 또는, HPTRANSPARECY를 입력후 숫자(0~90)를 입력해 주시면 적용됩니다. (숫자가 높을수록 투명해집니다.)
2. 해치 투명도가 플롯되지 않을때 방법
1. 시스템변수 PLOTTRANSPARENCYOVERRIDE(기본값 1)를 "2"로 변경하셔서 플롯시 해치 투명도를 반영할 수 있습니다.
"0"을 입력하시면 투명도가 반영되지 않습니다.
|
0 |
객체 투명도를 플롯하지 않습니다. <플롯에 투명도가 반영되지 않습니다.> |
|
1 |
페이지 설정 또는 플롯 대화상자에 지정된 설정을 사용합니다. <플롯 대화상자에서 "플롯 투명도"를 체크해 주시면 플롯이 됩니다.> |
|
2 |
객체 투명도를 플롯합니다. <플롯 투명도가 항상 반영됩니다, 플롯 성능에 영향(버벅임)이 있습니다.> |
2. "1"로 하셔도 투명도를 플롯하실수 있는데 그때는 플롯대화상자에서 "플롯 투명도" 옵션을 체크해 주시면 투명도가 반영됩니다.
.
